一、產品特點：
1、能實時采集STM-1數據，解析SDH組幀原理，能幫助學生掌握和理解SDH結構、SDH復用原理與復用步驟、SDH信號幀映射與幀定位、再生段開銷RSOH和復用段開銷MSOH、SDH信號指針定位與調整等原理。

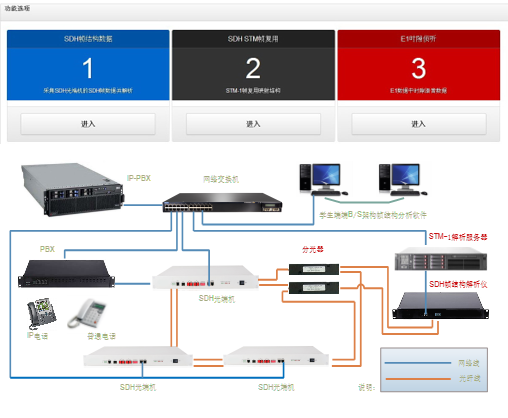

2、SDH幀結構數據采集與分析系統建立SDH光傳輸網的基礎上，系統主要有： SDH幀結構解析儀與幀結構數據解析軟件兩部分組成。
3、幀結構解析系統將采集的數據加以分離過濾，反饋給服務器程序，服務器在加以處理整理后分發給瀏覽器用戶。解析平臺采用B/S架構，用戶只需打開瀏覽器輸入地址即可進入軟件實驗環境，在實際應用中方便簡單。
4、用戶可在PC瀏覽器端實時查看STM-1幀結構數據與解析細節，幀結構數據采用數據幀列表、幀數據各字段樹形結構顯示，清晰解析SDH幀結構。
實時分析SDH組幀原理、幀結構，展示再生段開銷RSOH如同步碼(A1A2)、再生段蹤跡字節(J0)、再生段數據通路字節(DCCR)、公務聯絡字節(E1)、使用者通路字節(F1)、比特間插奇偶校驗8位碼BIP-8(B1)等；
復用段開銷MSOH中如復用段數據通路字節(DCCM)、公務聯絡字節(E2)、比特間插奇偶校驗N×24位的(BIP-N×24)字節(B2)、自動保護倒換(APS)通路字節(K1)、復用段遠端失效指示(K2)、同步狀態字節(S1)、復用段遠端誤碼塊指示(MS-REI)字節(M1)等字節含義；
信息凈負荷(playload)的通道開銷POH中HP-POH和LP-POH開銷，其中通道蹤跡字節(J1)、信號標志字節(C2)、B3、通道狀態字節(G1)、F2、F3使用者通路字節、TU位置指示字節(H4)、通道狀態和信號標志字節(V5)、VC12通道跟蹤字節(J2)、N2；
管理單元指針(AU-PTR)中H1YYH2FFH3H3H3與支路單元指針(TU-PTR)中V1、V2、V3、V4等字節。
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到njrzkj@126.com獲取。
