一、系統特點
通信工程原理仿真實驗平臺基于BS架構，支持信號系統、數字信號處理、通信原理、數字通信原理、移動通信原理、無線通信原理等課程的實驗實訓；每門課程支持并發實驗人數不少于50個；
基于仿真實驗平臺學生能在客戶端瀏覽器上搭建實驗電路，配置或調整實驗電路參數及激勵參數，選擇測試點，虛擬儀器實時測量實驗數據；

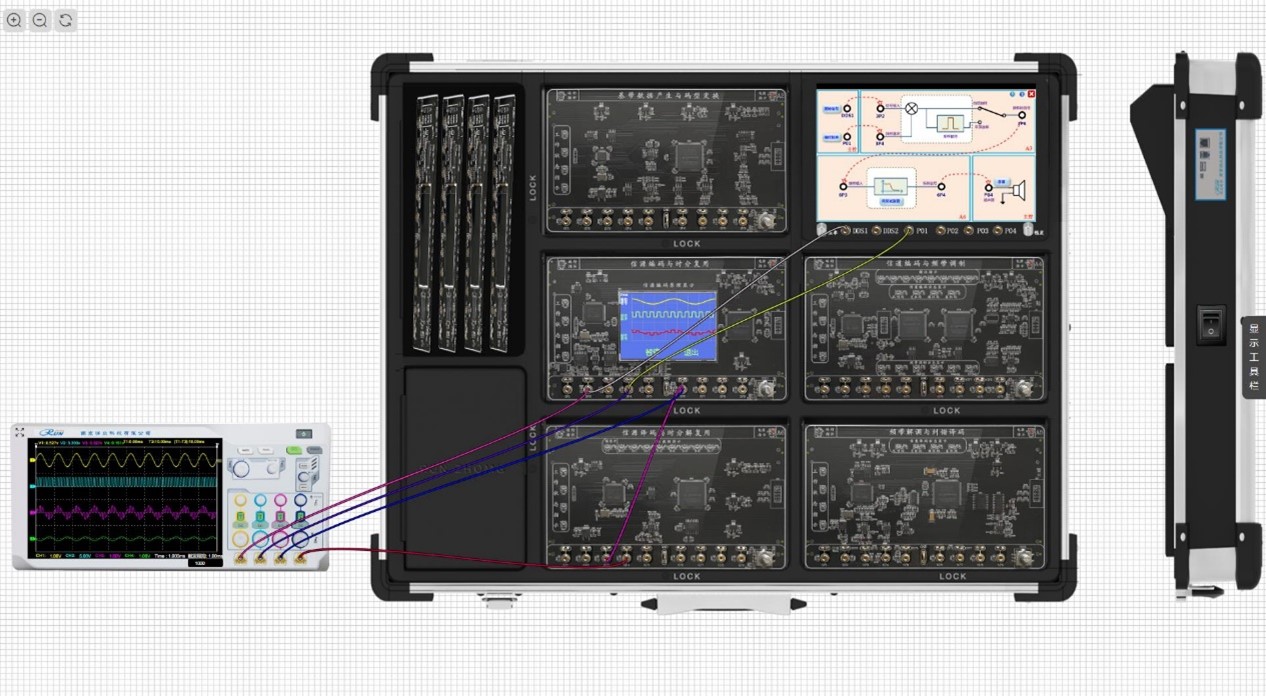

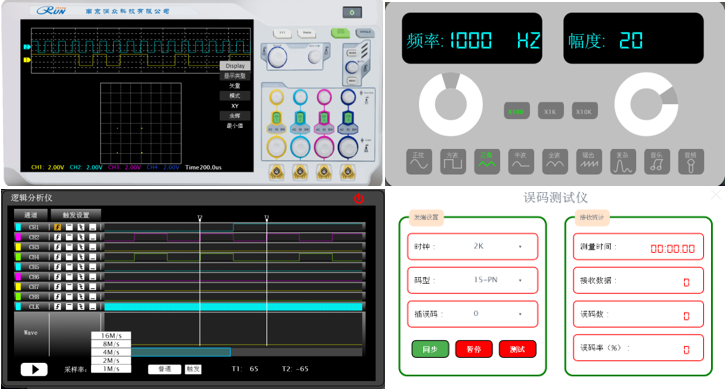

“仿真實驗操作平臺”內嵌多種以實際儀器面板設計的虛擬儀器，學生既能測量電信號，又能訓練儀器操作；標配：4通道示波器、8通道邏輯分析儀、函數信號源、誤碼儀等；
“仿真實驗網管平臺”支持教務管理，管理員可設置學生實驗權限和實驗時段，上傳實驗課件，解答學生疑問，批改電子報告；學生能預約申請實驗時間，拷貝實驗電路和實驗數據，上傳電子報告等；
二、仿真平臺技術指標
2.1、信號系統仿真實驗平臺

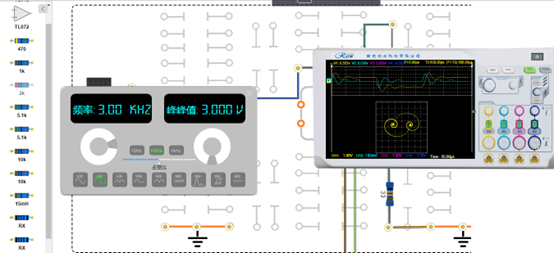

1、BS架構，學生能調閱實驗原理、實驗任務；零輸入零狀態、階躍與沖激、二階電路暫態與穩定性、連續時間系統模擬、各種有源無源濾波器、抽樣定理等實驗學生能自由搭建電路，電阻電容電感等自由拖放；

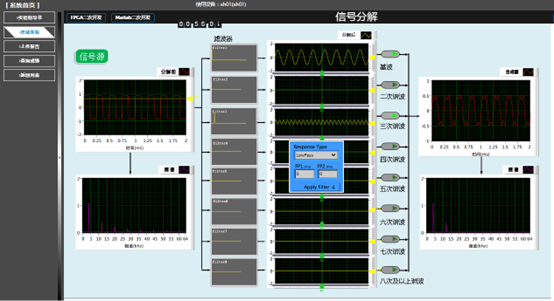

2、信號與系統卷積、信號合成分解、信號頻域分析、信號尺度變換等實驗?zāi)茏杂稍O(shè)置各種參數（系統函數、復雜信號頻率、諧波次數等），能通過圖形方式展示信號變換過程。

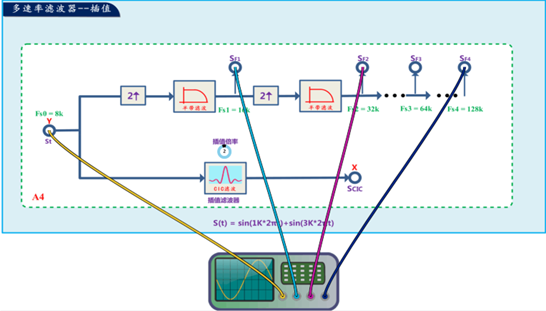

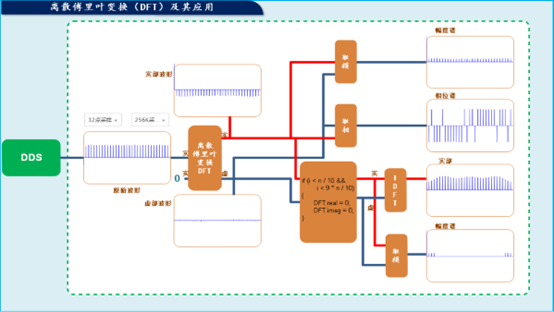

2.2、數字信號處理仿真實驗平臺
1、BS架構，客戶端操作平臺實時調閱實驗課件，通過原理仿真預習實驗原理和實驗操作步驟；
2、內置雙路函數信號源、白噪聲發生器，三路信號（兩個函數信號、一路噪聲信號）可疊加，信號頻率：10HZ-100KHZ，信號幅度與噪聲量可控，能產生雙音多頻等復合信號；虛擬示波器采用泰克示波器面板，掃描速度、靈敏度、工作方式、觸發方式、余輝時間均可設置；支持FFT功能。

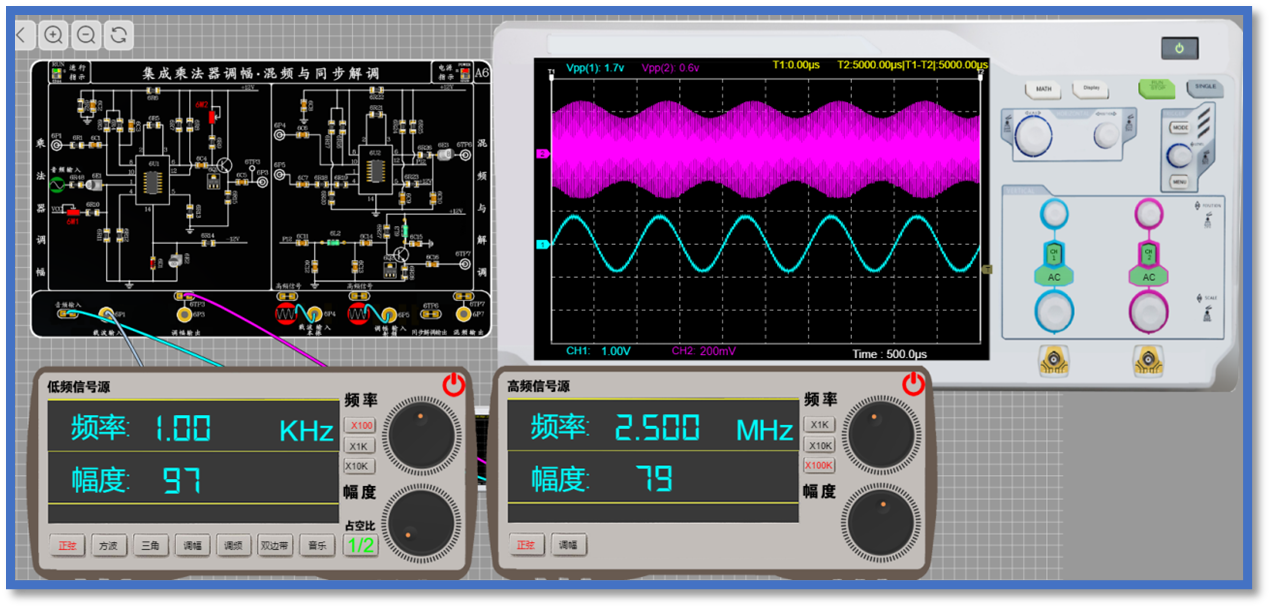

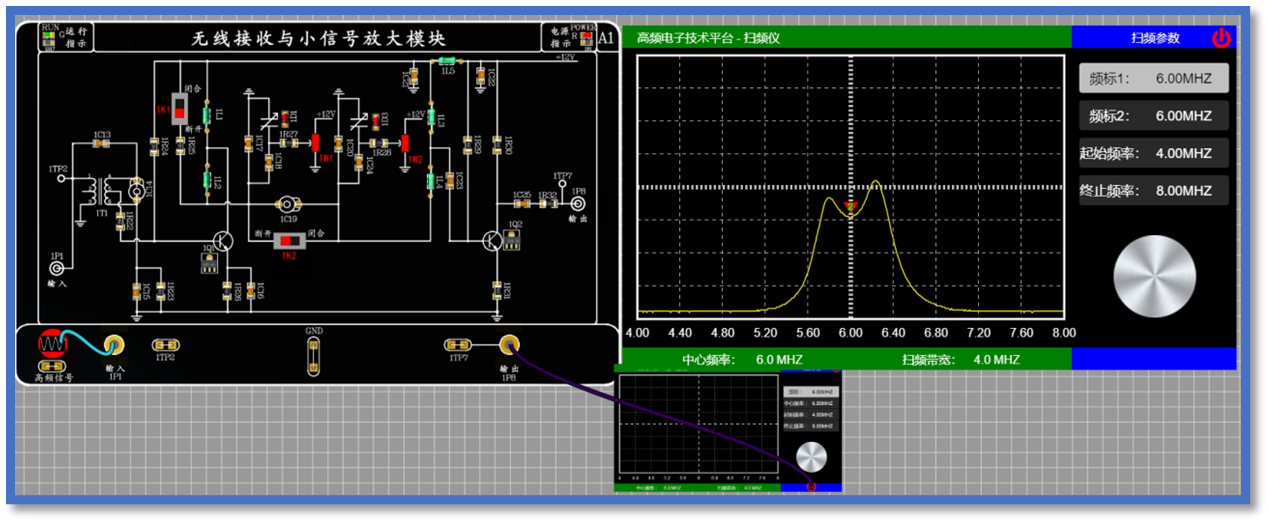

2.3、通信電子線路仿真實驗平臺
1、BS架構，客戶端操作平臺實時調閱實驗課件，通過原理仿真預習實驗原理和實驗操作步驟；
2、內嵌實驗所需的虛擬儀器：低頻信號源、高頻信號源、2通道示波器、掃頻儀等。

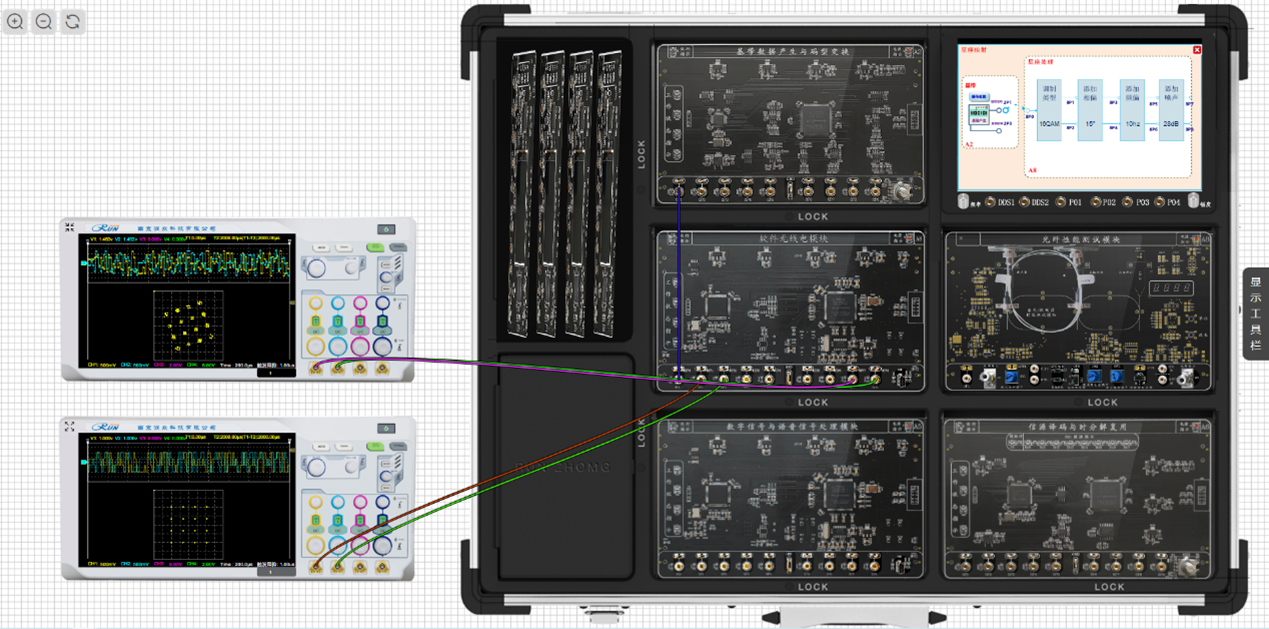

2.4、數字通信原理仿真實驗平臺
1、BS架構，客戶端操作平臺實時調閱實驗課件； 4通道虛擬示波器，掃描速度、觸發方式、Y軸靈敏度、耦合方式、Display（X-Y、余輝）、MATH（+、-、FFT）； 8通道邏輯分析儀，采樣率、同步方式可設置；全功能誤碼儀，碼速、碼型等可設置；
2、音視頻信號源，DDS信號源能產生各種信號；支持完整的信道糾錯編譯碼功能，支持卷積、漢明、交織、循環等編碼方式，多通道虛擬邏輯分析儀實時展示信道編譯碼原理；
3、數字調制可設置參數包括基帶數據、載波頻率（8KHZ-4096KHZ連續可調）、環路濾波器參數、判決電平、解調端載波相位（便于觀察相位模糊）、QPSK調制方式（A或B）、噪聲電平等等；內嵌全功能誤碼儀，實時測試不同數字調制系統抗干擾性能；內嵌頻譜儀，實時分析不同數字調制系統頻帶利用率。

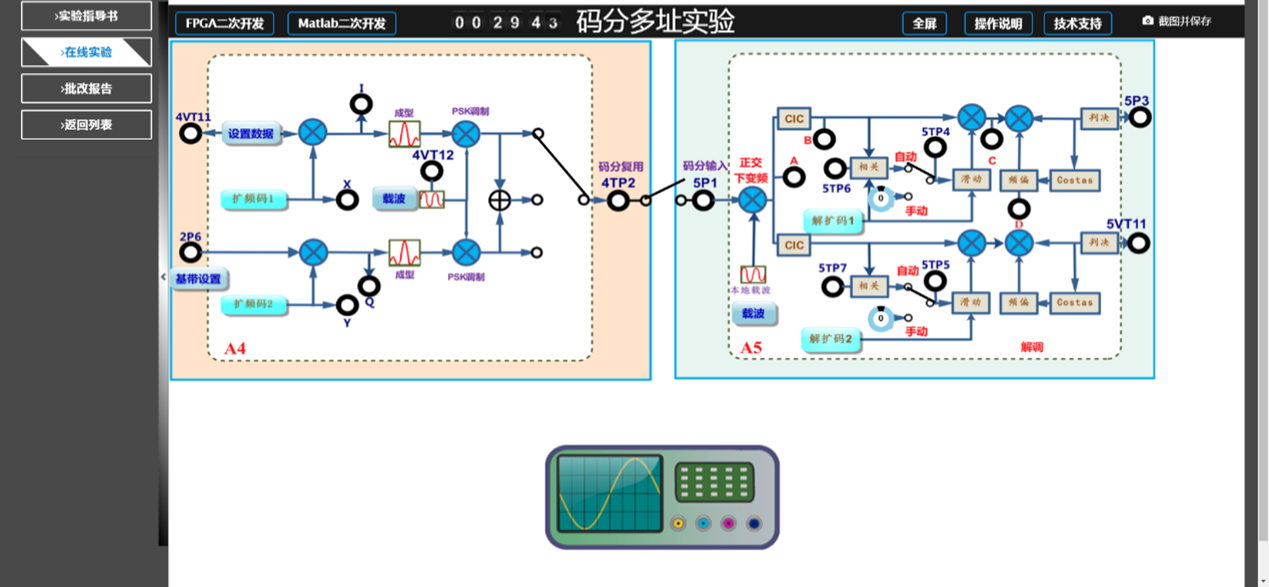

2.5、移動通信原理仿真實驗
1、BS架構，客戶端操作平臺實時調閱實驗課件，通過原理仿真預習實驗原理和實驗操作步驟；內嵌實驗所需的虛擬儀器：基帶信號源、函數信號源、兩個4通道示波器、邏輯分析儀、誤碼儀等；
2、4通道虛擬示波器，掃描速度、觸發方式、Y軸靈敏度、耦合方式、Display（X-Y、余輝）、MATH（+、-、FFT）； 8通道邏輯分析儀，采樣率、同步方式可設置；全功能誤碼儀，碼速、碼型等可設置；
4、音視頻信號源，DDS信號源能產生：函數信號、占空比可變的抽樣脈沖信號、掃頻信號；常用調制信號；信號參數可遠程設置；信號頻率：0-100KHZ，幅度：0-5Vpp。

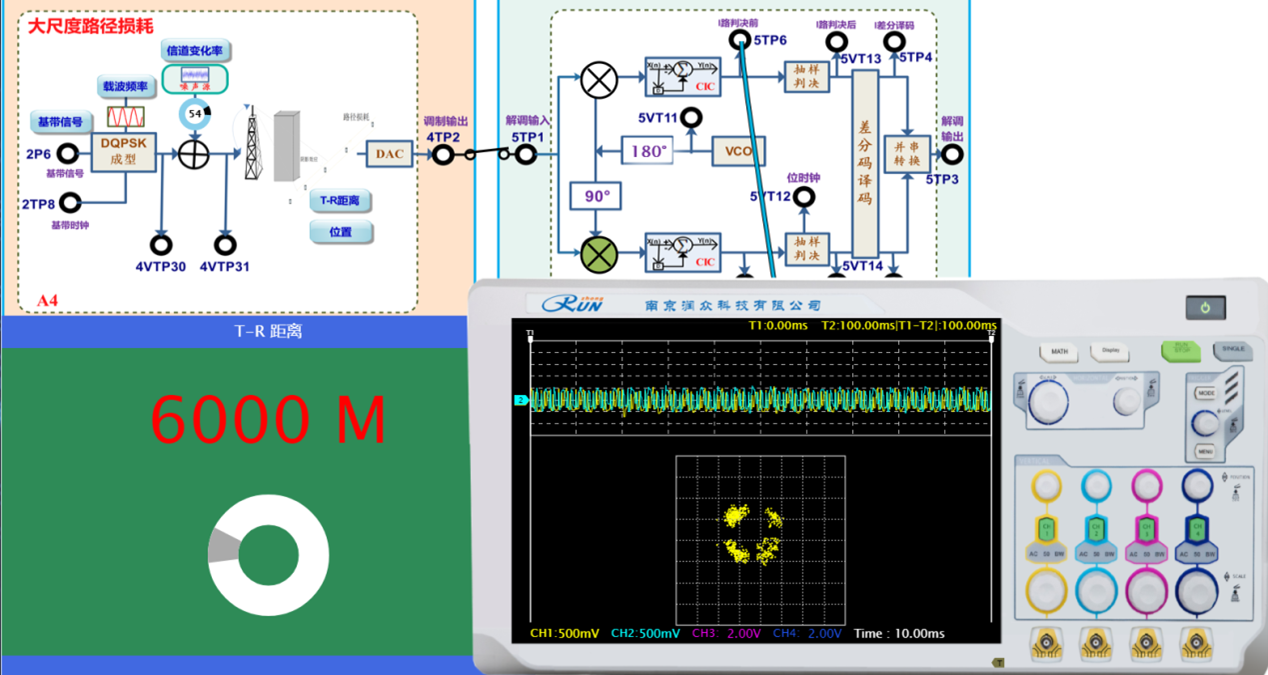

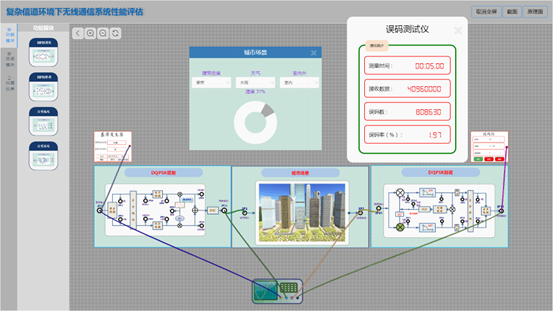

2.6、無線通信系統仿真實驗
1、BS架構，客戶端操作平臺實時調閱實驗課件，通過原理仿真預習實驗原理和實驗操作步驟；內嵌實驗所需的虛擬儀器：基帶信號源、函數信號源、兩個4通道示波器、邏輯分析儀、誤碼儀、頻譜儀等；
2、4通道虛擬示波器，掃描速度、觸發方式、Y軸靈敏度、耦合方式、Display（X-Y、余輝）、MATH（+、-、FFT）； 8通道邏輯分析儀，采樣率、同步方式可設置；全功能誤碼儀，碼速、碼型等可設置；音視頻信號源，DDS信號源能產生：函數信號、占空比可變的抽樣脈沖信號、掃頻信號；常用調制信號；信號參數可遠程設置；信號頻率：0-100KHZ，幅度：0-5Vpp。

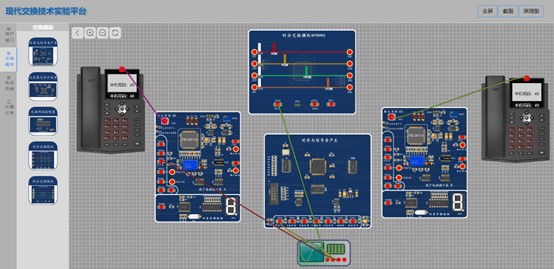

2.7、現代交換技術仿真實驗
1、BS架構，客戶端操作平臺實時調閱實驗課件；內嵌實驗所需的實驗?zāi)K；基于瀏覽器，學生能拖放各種模塊搭建各種實驗電路；虛擬示波器能跟蹤測試呼叫接續過程中各種信號等；
2、協議采集分析模塊能采集電路交換信令、協議等；配套交換機后臺分析軟件，能完成各種設置及各種信息統計；
3、支持注冊、呼叫控制和語音交換等軟交換的基本功能；支持多個軟交換仿真客戶端之間的業務互聯互通；支持軟交換仿真節點的并發管理與數據交互。

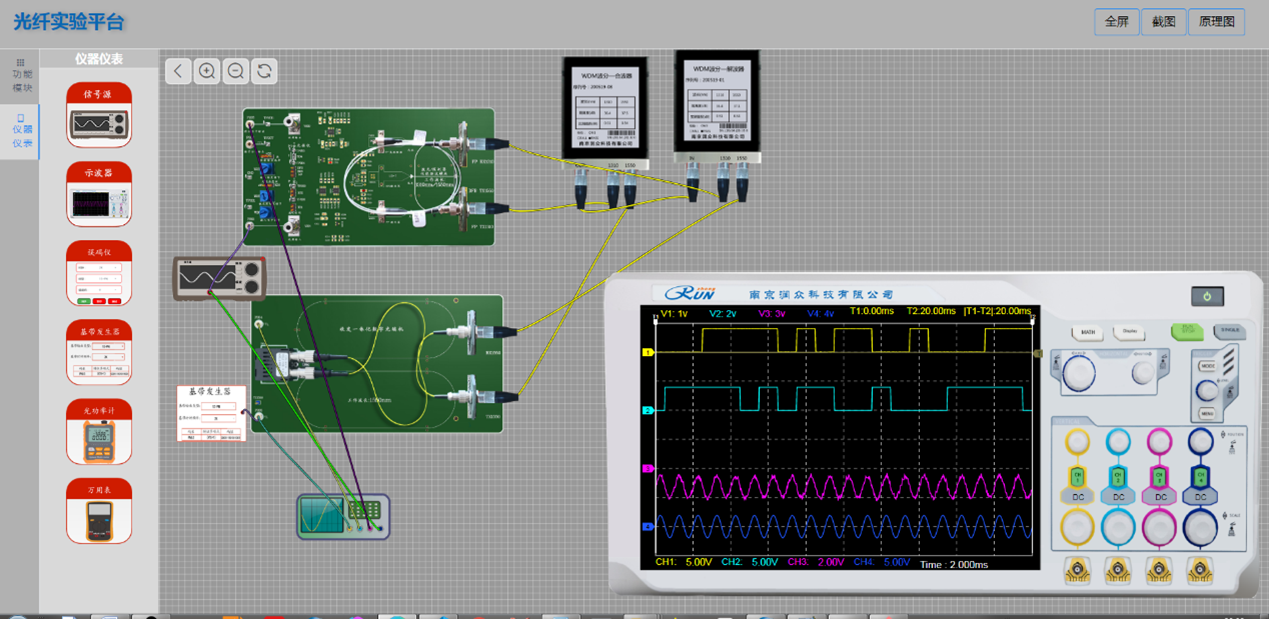

2.8、光纖通信仿真實驗
1、BS架構，客戶端操作平臺實時調閱實驗課件，通過原理仿真預習實驗原理和實驗操作步驟；

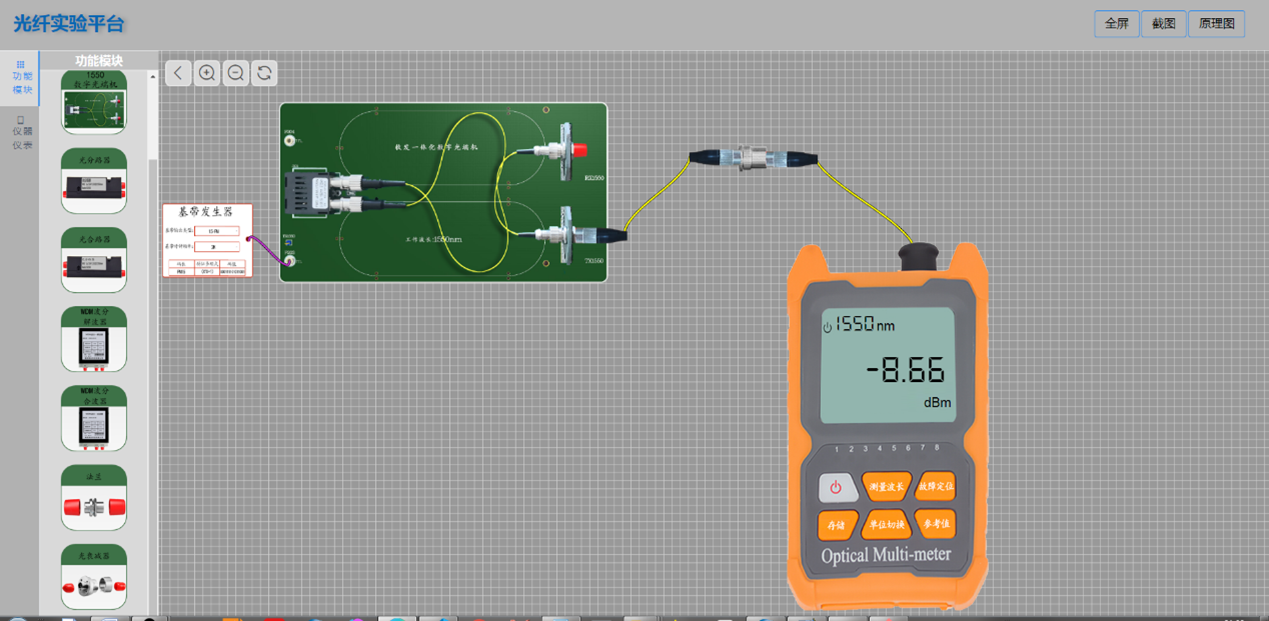

2、內嵌實驗所需的基帶數據模塊、1310光端機模塊、1550光端機模塊、波分復用解復模塊、光衰減器模塊、光功率計模塊、示波器模塊、函數信號源模塊；
3、基于瀏覽器，學生能拖放各種模塊搭建光端機性能測試、光無源器件性能測試、光通信系統等實驗電路。
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到njrzkj@126.com獲取。
